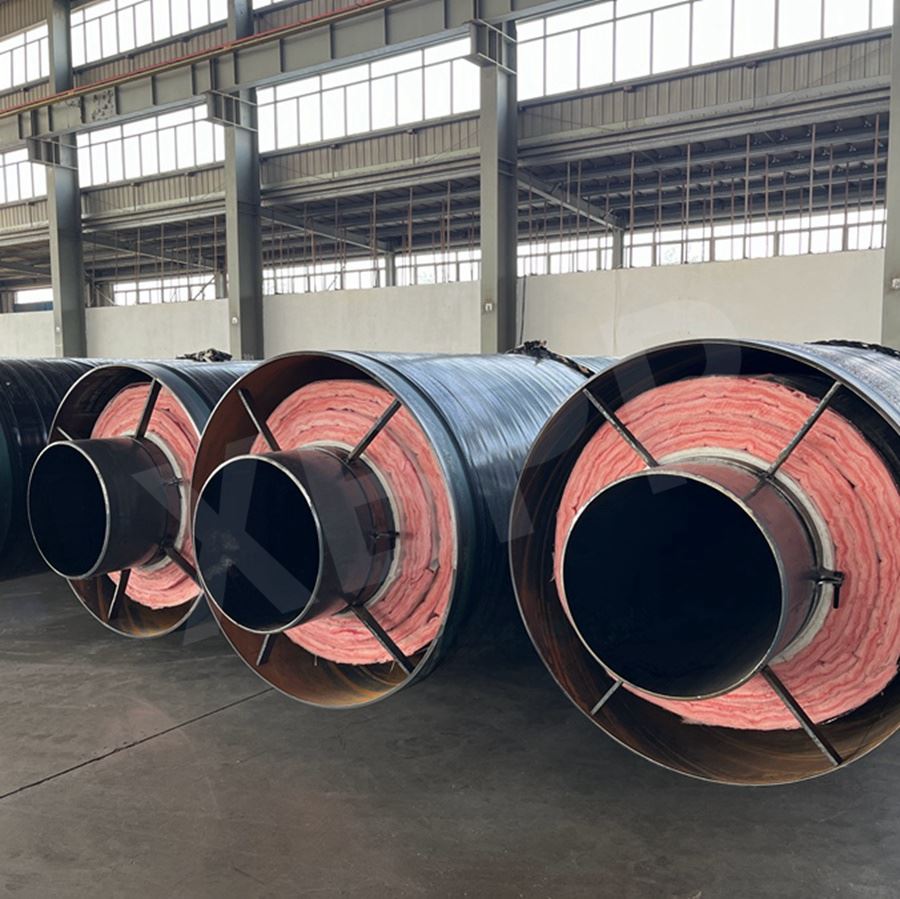

Toto parní izolované potrubí je prefabrikovaný, přímo{0}}zakopaný produkt „ocel-v-oceli vyvinutý společností Xingbang speciálně pro přenos vysokoteplotní páry- (150 stupňů až 350 stupňů). Je schopen odolat provozním tlakům do 2,5 MPa a je vhodný pro aplikace, jako je městské dálkové vytápění, petrochemické zpracování a zásobování párou v průmyslovém parku. Produkt je k dispozici v konstrukčních konfiguracích „vnitřní-posuvné“ i „vnější{10}}posuvné“. Omezuje pokles teploty na 3 stupně na kilometr a snižuje tepelné ztráty o více než 40 % ve srovnání s tradičním potrubím. Vnější plášť je vybaven 3PE antikorozní ochranou-a inteligentním systémem sledování úniků s konstrukční životností 25 až 30 let.
Specifikace produktu
|
Průměr nosné trubky (DN) |
Tloušťka izolační vrstvy |
Vnější průměr pláště (Dc) |
Minimální tloušťka stěny vnějšího pláště (emin) |
|
300 |
30-50 |
393-433 |
4.0 |
|
350 |
30-50 |
445-485 |
4.0 |
|
400 |
30-60 |
494-554 |
4.0 |
|
450 |
30-60 |
547-607 |
4.5 |
|
500 |
30-60 |
598-658 |
4.5 |
|
600 |
30-60 |
700-760 |
5.0 |
|
700 |
30-60 |
790-850 |
5.0 |
|
800 |
30-60 |
891-951 |
5.5 |
|
900 |
30-60 |
992-1052 |
6.0 |
|
1000 |
30-60 |
1093-1153 |
6.5 |
|
1100 |
30-60 |
1194-1254 |
7.0 |
|
1200 |
40-100 |
1316-1436 |
8.0 |
|
1400 |
50-120 |
1538-1678 |
9.0 |
|
1600 |
60-150 |
1760-1944 |
11.0 |
Posuvná konstrukce
Na základě způsobu přizpůsobení tepelné roztažnosti nosné ocelové trubky je produkt dostupný ve dvou konstrukčních konfiguracích:
Vnitřní posuvný typ:Nosná ocelová trubka klouže uvnitř izolační vrstvy. Tato konstrukce je kompaktní a má průměrnou cenu, což z ní dělá běžnou volbu pro domácí projekty. Je vhodný pro všeobecné provozní podmínky a jeho výkon odvětrávání vlhkosti obecně splňuje požadavky.
Externí posuvný typ:Nosná ocelová trubka a izolační vrstva kloužou jako jeden celek proti vnitřní stěně vnějšího pláště, přičemž mezi izolační vrstvou a vnějším pláštěm je zachována široká vzduchová mezera. Tento konstrukční návrh nabízí přímou analýzu napětí a vynikající schopnosti odvádění vlhkosti-; je široce přijímán mezinárodně a stává se hlavní volbou na domácím trhu. Je zvláště vhodný pro projekty s vysokou hladinou spodní vody a přísnými požadavky na odvětrávání vlhkosti.
Klíčové výhody
Odolnost vůči vysokým-teplotám a{1}}vysokému tlaku
Vhodné pro teploty do 350 stupňů a provozní tlaky do 2,5 MPa, s tlakem na roztržení alespoň trojnásobkem provozního tlaku, splňující požadavky na vysokoteplotní přepravu páry v průmyslovém a komunálním sektoru.
Vysoká účinnost a úspora energie s minimálními tepelnými ztrátami
Obsahuje vícevrstvou kompozitní gradientní izolační strukturu kombinovanou s reflexní vrstvou z hliníkové fólie. Tepelné ztráty jsou sníženy o více než 70 % ve srovnání s tradičním potrubím, s poklesem teploty o méně než 3 stupně na kilometr, což vede k významným úsporám nákladů na energii při dlouhodobém-provozu.
Vynikající odolnost proti korozi a dlouhá životnost
Vnější ocelový plášť je chráněn 3PE nebo fúzním -epoxidovým (FBE) povlakem a technologií katodové ochrany, která účinně odolává korozi z půdy a podzemní vody. Návrhová životnost je 25–30 let.
FAQ
Otázka: Jaký je rozdíl mezi tímto parním-izolovaným potrubím a standardním polyuretanovým-potrubím izolovaným?
Odpověď: Standardní polyuretanové-potrubí s izolací je vhodné pro média s nižší-teplotou (jako je horká voda, 140 stupňů nebo méně). Naproti tomu prefabrikované podzemní parovody jsou speciálně navrženy pro vysokoteplotní páru-. Využívají kompozitní strukturu kombinující anorganické izolační materiály (jako je křemičitan hlinitý nebo skelná vata) s polyuretanem, nabízí vyšší teplotní odolnost, složitější strukturu a vyšší stupeň ochrany proti korozi.
Otázka: Lze toto parní-potrubí propojit s potrubím jiných výrobců?
Odpověď: Ano, připojení je možné, ale je třeba zvážit kompatibilitu rozhraní. Specifikace týkající se průměru potrubí, izolačních materiálů a antikorozních-nátěrů vnějšího pláště se mohou u různých výrobců lišit. Před připojením doporučujeme ověřit podrobné parametry produktu od obou stran. V případě potřeby může technický personál Xingbang na místě poskytnout-pokyny pro společné zpracování, aby byla zajištěna kvalita připojení.
Otázka: Jaké jsou technické možnosti společnosti Xingbang v této oblasti produktů?
Odpověď: Jako účastník navrhování průmyslových standardů (CJ/T 246, CJJ/T 104) je Xingbang držitelem více než 130 národních patentů a provozuje pět provinčních{3}}platforem výzkumu a vývoje na úrovni, včetně Hebei Provincial Industrial Technology Research Institute for Thermal Insulation Pipeline. Její testovací centrum je akreditováno CNAS-a je schopno provádět komplexní testování izolačních a-korozních vrstev, což zajišťuje kvalitu produktu.
